Válvulas y electroválvulas norma ISO 5599

Descripción

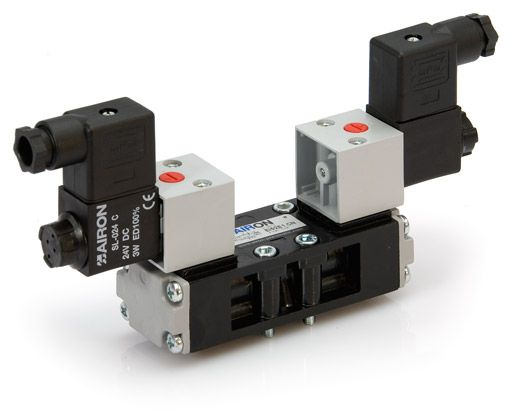

EI	Válvula pilotaje electroneumático
PI	Válvula de pilotaje neumático

Las electroválvulas y válvulas neumáticas de la serie «EI» y » PI» están bajo la norma ISO 5599, que prevé la unificación del plano de la base.
La gama incluye tamaños de 1 y 2 en las funciones 5/2 y 5/3. e puede elegir el tipo de válvula que por tamaño mejor se integra en el montaje,pudiendo escojer entre el modelo «…AL » o el ” ….LN «que implican, respectivamente, el solenoide montado en ángulo recto con el eje de la corredera o en línea, para ambos modelos está prevista la bobina modelo “SL” “SL….”.
El modelo “….CN”, con la bobina «SL-CN…» cumple la norma CNOMO respecto al l electropiloto y la bobina. Es posible montar la bobina «SL…».
Las válvulas se pueden montar de forma individual o en batería, también con la interfaz adecuada se pueden conectar a las bases de la válvula ISO 1con las bases de la norma ISO 2.

DESCARGAS:

Extracto del catálogo – válvulas EI y PI (1.2Mb)

ELECTROVÁLVULAS ISO 1

… CN	Con solenoide CNOMO

	Monoestable	Biestable	Centros cerrados

	EI52M1.CN	EI52E1.CN	EI53E1C.CN

	Centros abiertos	Centros en presión	Monoestable

	EI53E1A.CN	EI53E1P.CN	EI52M1.AS.CN

	Biestable	Centros cerrados	Centros abiertos

	EI53E1A.AS.CN	EI53E1C.AS.CN	EI53E1A.AS.CN

	Centros en presión

	EI53E1P.AS.CN


Conectores y solenoides por separado.

… LN	Con la bobina horizontal

	Monoestable	Biestable	Centros cerrados

	EI52M1.LN	EI52E1.LN	EI53E1C.LN

	Centros abiertos	Centros en presión	Monoestable

	EI53E1A.LN	EI53E1P.LN	EI52M1.AS.LN

	Biestable	Centros cerrados	Centros abiertos

	EI53E1A.LN	EI53E1C.AS.LN	EI53E1A.AS.LN

	Centros en presión

	EI53E1P.AS.LN


Conectores y solenoides por separado.

… AL	Con la bobina vertical

	Monoestable	Biestable	Centros cerrados

	EI52M1.AL	EI52E1.AL	EI53E1C.AL

	Centros abiertos	Centros en presión	Monoestable

	EI53E1A.AL	EI53E1P.AL	EI52M1.AS.AL

	Biestable	Centros cerrados	Centros abiertos

	EI53E1A.AS.AL	EI53E1C.AS.AL	EI53E1A.AS.AL

	Centros en presión

	EI53E1P.AS.AL


Conectores y solenoides por separado.

			VÁLVULAS DE ACCIONAMIENTO NEUMÁTICO ISO 1

Monoestable	Biestable	Centros cerrados

PI52M1	PI52P1	PI53P1C

Centros abiertos	Centros en presión

PI53P1A	PI53P1P

			ELECTROVÁLVULAS ISO 2

… CN	Con solenoide CNOMO

	Monoestable	Biestable	Centros cerrados

	EI52M2.CN	EI52E2.CN	EI53E2C.CN

	Centros abiertos	Centros en presión	Monoestable

	EI53E2A.CN	EI53E2P.CN	EI52M2.CN-AS

	Biestable	Centros cerrados	Centros abiertos

	EI53E2A.CN-AS	EI53E2C.CN-AS	EI53E2A.CN-AS

	Centros en presión

	EI53E2P.CN-AS


Conectores y solenoides por separado.

			VÁLVULAS DE ACCIONAMIENTO NEUMÁTICO ISO 2

Monoestable	Biestable	Centros cerrados

PI52M2	PI52P2	PI53P2C

Centros abiertos	Centros en presión

PI53P2A	PI53P2P

			Ejemplo de pedido

Electroválvula ISO1 5/2 monoestable:
Con la bobina ortogonal:
EI52M1.AL


Con la bobina en el eje:
EI52M1.LN


Con solenoide CNOMO:
EI52M1.CN


Con solenoide CNOMO + SL024A:
EI52M1.CN-024A


Con solenoide CNOMO + SL-CN024A:
EI52M1.CN-CN024A
