Unidades combinadas de 3 elementos

Descripción

J3	Unidad de tratamiento de aire de 3 elementos ensamblados

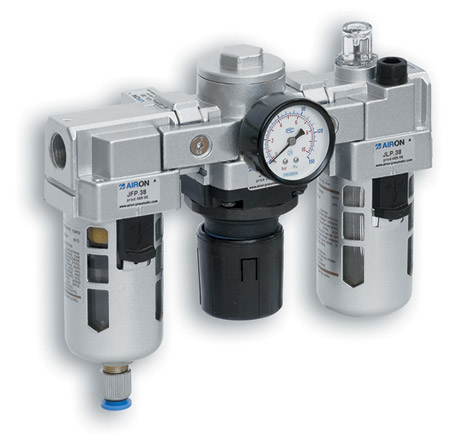

Unidad de 3 elementos combinados. El grupo está formado por filtro, regulador con manómetro, lubricador, y 2 soportes modelo JGL.

DESCARGAS:

Extracto del catálogo – undad de 3 elementos (300kb)

1	Serie

J3	Unidad en 3 elementos


2	Tipología

A	Pomo en alto

B	Pomo en la parte inferior (estándar)


3	Versión

T	Vaso en policarbonato conexiones M5 y G1/4

P	Vaso en policarbonato con protector de metal conexiones G1/4-G3/8-G1/2-G3/4-G1


4	Conexiones

…	M5=M5 14=G1/4 38=G3/8 12=G1/2 34=G/4 1=G1


5	Manómetro

M12	Manómetro (de serie) 0÷12 bar – si no se necesita no indicarlo


6	Variantes

A	Purga automática de agua

F05	Grado de filtración: 5 micras

M04	Manómetro: escala de 0 a 4

R02	Regulacion max. presión: 2 bares

R04	Regulacion max. presión: 4 bares

NR	Sin alivio

DX	Flujo por la derecha

Para las unidades personalizadas consultar a la sección relativa.
