Bases para las válvulas de EF y PF

Descripción

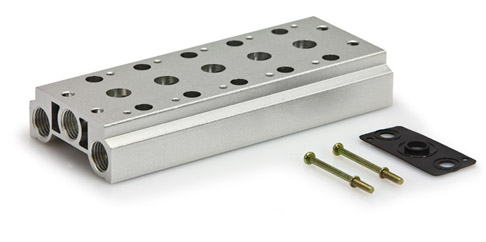

BVF	Base para válvula «EF» y «PF»

Las bases permiten el agrupamiento de las válvulas de la serie «EF» y «PF», 5/2 y 5/3 del mismo tamaño.
Cada base se suministra con los elementos necesarios para la fijación de la válvula, las posiciones de válvulas sin usar pueden ser cerradas con la tapa-placa especia PC.BVF.

DESCARGAS:

Extracto del catálogo – bases válvulas EF-PF (400kb)

1	Serie

BVF	Base simple


2	Talla – Conexión de las válvulas

S	18 – G1/8

M	22 – G1/8-G1/4

L	27 – G1/4-G3/8

X	34 – G1/2


3	Número de posiciones

02	2

03	3

04	4

05	5

06	6

07	7

08	8

09	9

10	10

11	11

12	12


4	Diafragma

	Diafragma no previsto

5D	Diafragma se coloca después de 5 posiciones de válvulas

Nota: el diafragma es necesaria si se quiere alimentar una serie de válvulas a una presión diferente a los demás. Por lo tanto, sobre una base se puede colocar un sólo diafragma que será colocado entre la posición de la válvula indicado por el número que precede a la letra «D» y el siguiente.
