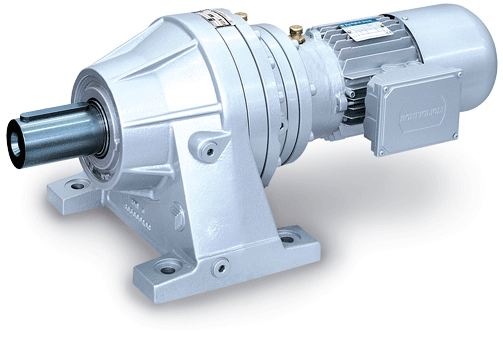

300M – Reductores planetarios

Descripción

La solución más potente a todos los problemas de aplicaciones pesadas

Los reductores de la serie 300M son compactos y extremadamente potencia. Sus estapas planetarias son la solución ideal en aquellas aplicaciones severas donde los choques y los impactos de las cargas son la regla habitual, más que la excepción. El producto es altamente configurable, debido a la gran variedad de opciones, así como de montaje, de ejes de salida y de adaptación a motor. Todas estas propiedades están disponibles para cada unos de los 20 tamaños, comprendiendo desde los 1 250 a los 1 286 000 Nm de par. Por lo tanto, encontrar la combinación más adecuada por el usuario, es fácil y fiable.

Rango de pares

1250 … 1286000 Nm

Datos mecánicos

(n1 = 1500 min-1) hasta 450 kW

Relaciones de reducción
3.4 … 5234

Versiones
En linea
Angular (con un grupo cónico espiral)

Configuración de la salida
Montaje mediante patas y brida
Eje de salida: macizo con chaveta, acanalado, hueco acanalado, hueco con aro cónico de apriete

Entrada
Bridas para motores norma IEC y NEMA
Eje de entrada macho con o sin vetilador-dimensiones en pulgadas o sistema métrico.

Posibles motores de corriente alterna
Motores y motores freno compactos-Series M/ ME
Motores y motores freno normalizados IEC series BN/ BE
Motores de una y doble polaridad

Principales características de los frenos
Alimentación por corriente alterna o continua
Reacción más rápida mediante rectificador especial

Principales opciones para motor
Termistores y termostatos
Ventilación forzada independiente
Encoder incremental montado coaxialmente

Tipo	Para Nm
300	1.250
301	2.460
303	2.970
304	3.960
305	5.800
306	10.840
307	15.680
309	23.240
310M	33.460
311M	49.210
313M	60.940
314M	80.640
315M	100.800
316M	134.390
317M	207.490
318M	297.550
319	471.190
321	655.740
323	890.310
325	1.286.700
